36/66(72.5)kV CU/XLPE /CAS/PE (or PVC,LSHF) 240 ~ 2000 MM2

Dùng cho đường truyền tải năng lượng ngầm; đặt trên thang cáp, máng cáp, chôn trực tiếp dưới đất hoặc đặt trong ống

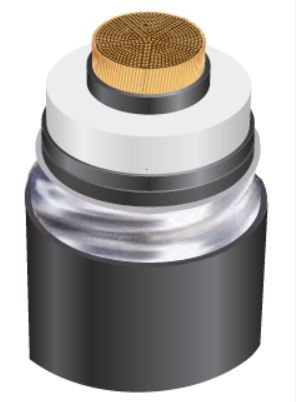

CẤU TRÚC VÀ THIẾT KẾ

1.Lõi dẫn

2.Màn chắn lõi dẫn

3.Cách điện XLPE

4.Màn chắn cách điện

5.Băng bán dẫn

6.Vỏ nhôm gợn sóng

7.Vỏ bọc ngoài PE hoặc PVC (Phủ granphite hoặc đùn bán dẫn)

THÔNG SỐ KỸ THUẬT

Khả năng mang dòng, mạch đơn

Tiết diện danh định		[mm²]	240	300	400	500	630	800	1000	1200	1600	2000
Chôn dưới đất		[A]	524	592	671	762	878	965	1119	1198	1357	1475
Chôn trong ống		[A]	491	556	631	714	808	928	1075	1146	1352	1468
Trong không khí	Đặt tam giác	[A]	598	682	781	894	1023	1150	1361	1460	1654	1800
	Đặt phẳng	[A]	671	770	888	1025	1187	1355	1615	1745	2030	2273



Thông số kỹ thuật

Tiết diện danh định	Dạng lõi	Đường kính danh định của lõi dẫn	Chiều dày màn chắn lõi danh định	Chiều dày cách điện danh định	Chiều dày màn chắn cách điện danh định	Chiều dày vỏ nhôm danh định	Chiều dày vỏ bọc danh định	Đường kính gần đúng của cáp	Trọng lượng gần đúng của cáp	Điện trở một chiều lớn nhất ở 20oC	Điện dung
mm²		mm	mm	mm	mm	mm	mm	mm	kg/m	Ω/km	µF/km
240	CC	18.1	1.0	11.0	1.0	1.6	3.5	69	5.5	0.0754	0.20
300	CC	20.4	1.0	11.0	1.0	1.6	3.5	72	6.3	0.0601	0.22
400	CC	23.2	1.0	11.0	1.0	1.7	3.5	75	7.2	0.0470	0.23
500	CC	26.3	1.0	11.0	1.0	1.8	4.0	79	8.6	0.0366	0.25
630	CC	30.2	1.0	11.0	1.0	1.8	4.0	83	10.1	0.0283	0.28
800	CC	34.0	1.0	11.0	1.0	1.9	4.0	87	12.0	0.0221	0.30
1000	4S	38.7	1.0	11.0	1.0	2.0	4.0	92	14.4	0.0176	0.33
1200	4S	41.8	1.0	11.0	1.0	2.1	4.5	98	16.7	0.0151	0.35
1600	4S	48.3	1.0	11.0	1.0	2.2	4.5	105	20.9	0.0113	0.39
2000	5S	54.3	1.0	11.0	1.0	2.4	4.5	112	25.4	0.0090	0.43

CC : Lõi bện nén tròn        4S: Lõi bện 4 rẻ quạt          5S:  Lõi bện 5 rẻ quạt
