36/66(72.5)kV CU/XLPE /SAS/PE (or PVC,LSHF) 240 ~ 2000 MM2

Dùng cho đường truyền tải năng lượng ngầm; đặt trên thang cáp, máng cáp, chôn trực tiếp dưới đất hoặc đặt trong ống

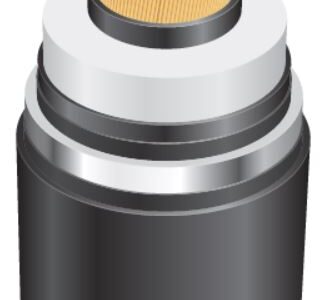

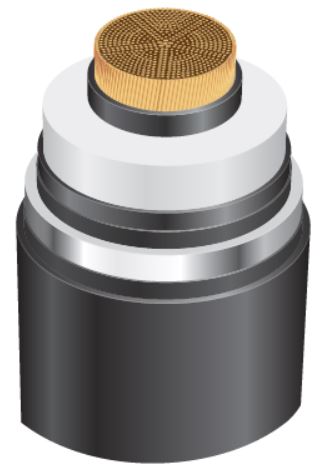

Cấu trúc và thiết kế

1.Lõi dẫn

2.Màn chắn lõi dẫn

3.Cách điện XLPE

4.Màn chắn cách điện

5.Băng bán dẫn

6.Vỏ nhôm trơn

7.Vỏ bọc ngoài PE hoặc PVC (Phủ granphite hoặc đùn bán dẫn)

Ứng dụng

Dùng cho đường truyền tải năng lượng ngầm; đặt trên thang cáp, máng cáp, chôn trực tiếp dưới đất hoặc đặt trong ống

Khả năng mang dòng, mạch đơn

Tiết diện danh định		[mm²]	240	300	400	500	630	800	1000	1200	1600	2000
Chôn trực tiếp		[A]	535	590	672	763	866	969	1113	1193	1343	1458
Chôn trong ống		[A]	477	541	615	702	796	894	1026	1104	1247	1358
Trong không khí	Đặt tam giác	[A]	588	669	767	877	999	1117	1299	1391	1557	1679
	Đặt phẳng	[A]	667	766	887	1025	1189	1358	1601	1738	2017	2249

Thông số kỹ thuật

Tiết diện danh định	Dạng lõi	Đường kính danh định của lõi dẫn	Chiều dày màn chắn lõi danh định	Chiều dày cách điện danh định	Chiều dày màn chắn cách điện danh định	Chiều dày vỏ nhôm danh định	Chiều dày vỏ bọc danh định	Đường kính gần đúng của cáp	Khối lượng gần đúng của cáp	Điện trở một chiều lớn nhất ở 20oC	Điện dung
mm²		mm	mm	mm	mm	mm	mm	mm	kg/m	Ω/km	µF/km
240	CC	18.1	1.0	11.0	1.0	1.3	3.5	62	5.0	0.0754	0.20
300	CC	20.4	1.0	11.0	1.0	1.3	3.5	64	5.7	0.0601	0.22
400	CC	23.2	1.0	11.0	1.0	1.3	3.5	67	6.6	0.0470	0.23
500	CC	26.3	1.0	11.0	1.0	1.3	4.0	71	8.0	0.0366	0.25
630	CC	30.2	1.0	11.0	1.0	1.3	4.0	75	9.5	0.0283	0.28
800	CC	34.0	1.0	11.0	1.0	1.3	4.0	79	11.4	0.0221	0.30
1000	4S	38.7	1.0	11.0	1.0	1.3	4.0	83	13.6	0.0176	0.33
1200	4S	41.8	1.0	11.0	1.0	1.3	4.5	87	15.5	0.0151	0.35
1600	4S	48.3	1.0	11.0	1.0	1.3	4.5	94	19.6	0.0113	0.39
2000	5S	54.3	1.0	11.0	1.0	1.3	4.5	100	23.7	0.0090	0.43

CC : Lõi bện nén tròn        4S: Lõi bện 4 rẻ quạt          5S:  Lõi bện 5 rẻ quạt
