Cáp điện lực cao thế 36/66(72.5)kV CU/XLPE/LEAD/PE (or PVC, LSHF) tiết diện từ 240 đến 2000 mm² là loại cáp ngầm ruột đồng, cách điện XLPE, có lớp vỏ chì chống thấm nước và hóa chất, chuyên dùng cho hệ thống truyền tải và phân phối điện cao thế từ 66kV đến 72.5kV
Giải mã cấu trúc ký hiệu cáp
- 36/66(72.5)kV: Điện áp danh định \(U_0/U (U_{max})\) gồm điện áp pha / điện áp dây (66kV) và điện áp tối đa của hệ thống là 72.5kV.
- CU: Ruột dẫn làm bằng Đồng (Copper) nguyên chất.
- XLPE: Lớp cách điện bằng chất dẻo liên kết ngang, chịu nhiệt và cách điện điện áp cao rất tốt.
- LEAD (Vỏ chì): Lớp bọc kim loại bằng chì bọc kín, có tác dụng chống thấm nước tuyệt đối và chống ăn mòn hóa học.
- PE (or PVC, LSHF): Vỏ bọc ngoài cùng bằng nhựa Polyethylene (PE), PVC hoặc nhựa ít khói không độc hại (LSHF) tùy theo yêu cầu lắp đặt.
- 240 ~ 2000 mm²: Dải tiết diện lõi dẫn danh định từ 240 mm² đến 2000 mm², đáp ứng khả năng truyền tải dòng điện cực lớn

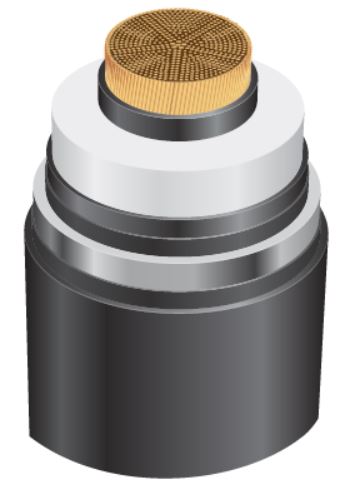

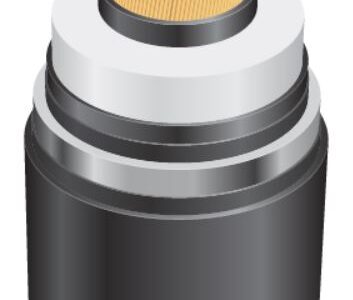

Cấu tạo chi tiết của cáp
- Ruột dẫn (Conductor): Đồng dạng bện nén tròn hoặc phân đoạn, chịu dòng tải lớn.
- Màn chắn ruột dẫn (Conductor screen): Lớp bán dẫn ép đùn kiểm soát điện trường bề mặt.
- Cách điện (XLPE Insulation): Ép đùn đồng tâm với màn chắn ruột và màn chắn cách điện.
- Màn chắn cách điện (Insulation screen): Lớp bán dẫn không bóc hoặc dễ bóc.
- Vỏ chì (Lead sheath): Ngăn chặn hoàn toàn sự xâm nhập của ẩm ướt từ môi trường ngầm.
- Lớp vỏ ngoài (Outer sheath): PE, PVC hoặc LSHF bảo vệ cơ học và chống lại tác động thời tiết, tia cực tím.
Ứng dụng thực tế
- Dùng cho các tuyến truyền tải điện ngầm cao thế cấp điện áp 66kV hoặc 72.5kV.
- Lắp đặt chôn trực tiếp trong đất, đi trong ống ngầm, hoặc đặt trên máng cáp ở các trạm biến áp, nhà máy điện lớn.
- Đặc biệt thích hợp cho các khu vực ngập mặn, vùng đất ẩm ướt cao nhờ đặc tính chống thấm nước tuyệt vời của lớp vỏ chì.
